Vaihteistotehtävä jakso 4 voimansiirtotekniikka voimansiirto

Vaihteita on 4, mukaan lukien pakki.

3 vaihde on suora vaihde jolloin välityssuhde on 1:1.

2 vaihteen voima kulkee 17 piikkiseltä kytkinakselin rattaalta, sivuakselin 31 ja 24 piikkiseen rattaaseen, sekä 24 piikkiseen vaihderattaaseen. Välityssuhde on 24:24x31:17, eli 1,8.

1 vaihteen voima kulkee 17 piikkiseltä kytkinakselin rattaalta, sivuakselin 31 ja 15 piikkiseen rattaaseen, sekä 30 piikkiseen vaihderattaaseen. Välityssuhde 31:17x30:15, eli 3,6.

Peruutusvaihteen voima kulkee 24 piikkiseltä kytkinakselin rattaalta, sivuakselin 24 ja 30 piikkiseen rattaaseen, sekä 15 piikkiseen vaihderattaaseen. Välityssuhde 24:24x30:15=1x2=2, eli suhde on 2:1.

kytkintyö jakso 4 voimansiirto

• Irrota harjoitusautosta/havaintovälineestä vaihteisto ja pura kytkin.
• Tarkasta kytkimen kunto ja vaihda tarvittavat osat.
• Tutustu vaihteiston ja kytkimen toimintaan sekä selvitä kaikki irrottamasi voimansiirtoon liittyvät osat ja komponentit
• Kiinnitä kytkin ja vaihteisto takaisin autoon. Käytä työssä valmistajan ohjeita jos niitä on saatavilla.

Tehtävä palautetaan omaan blogiin. Kerro blogissa kuvin, videoin ja sanoin:

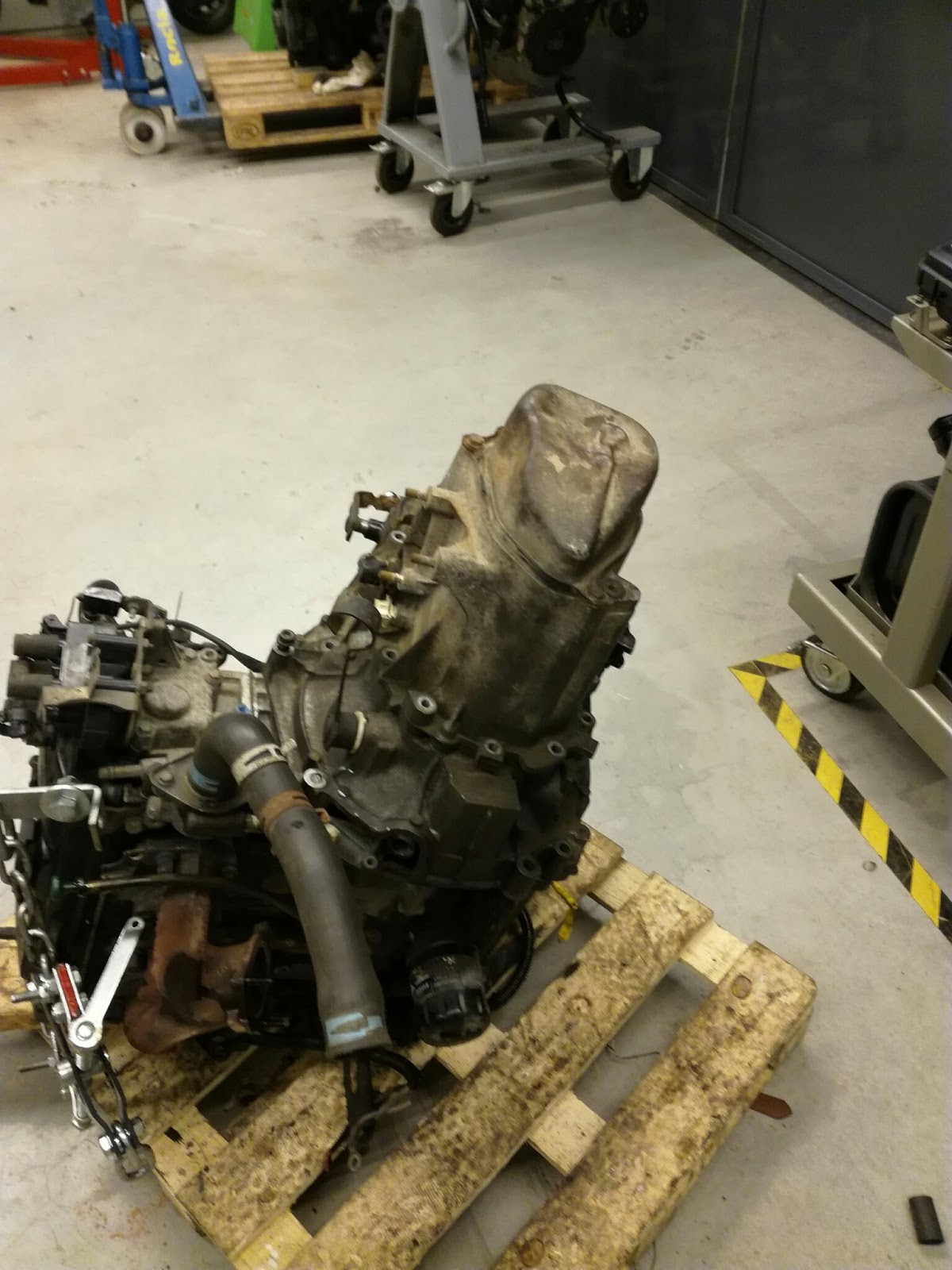

• Työvaiheet vaihteistoa irrottaessa ja kytkintä purettaessa/kootessa
• Selitä kytkimen toiminta (vaikka videolla)
• Nimeä kaikki voimansiirron osat ja komponentit
• Mitä öljyä vaihteistoon laitetaan, mistä ja kuinka paljon?
• Mitä muuta huomioitavaa työssä ilmeni?

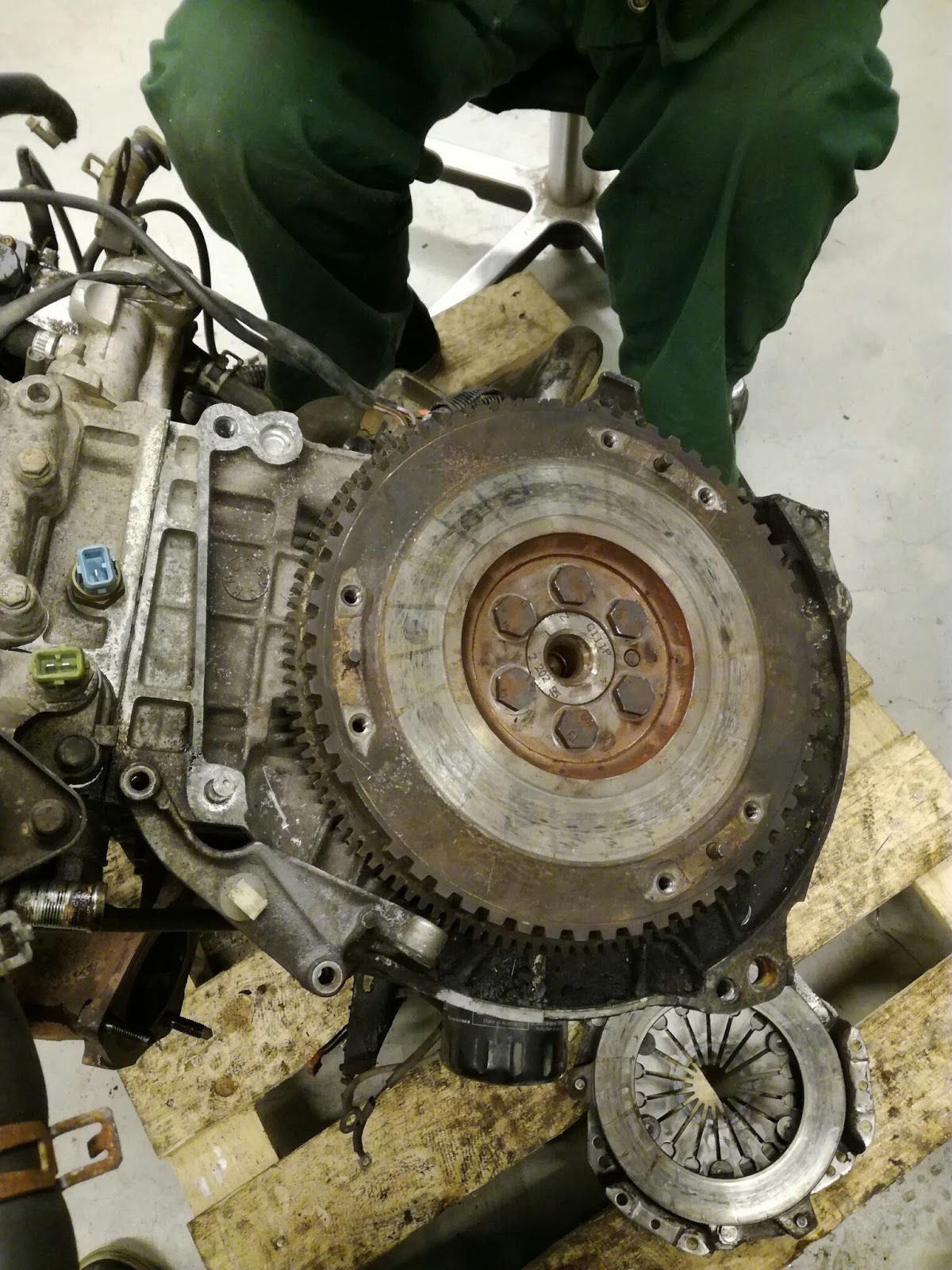

vauhtipyörä

kytkinlevy

koppa

ensin purimme kytkimen ja otimme levyn irti sen jäljee keskitimme kytkimen ja kasasimme. Kytkin mahdollistaa pyörivään akseliin perustuvan voimansiirron keskeyttämisen.
